Le système Tracto-Lock

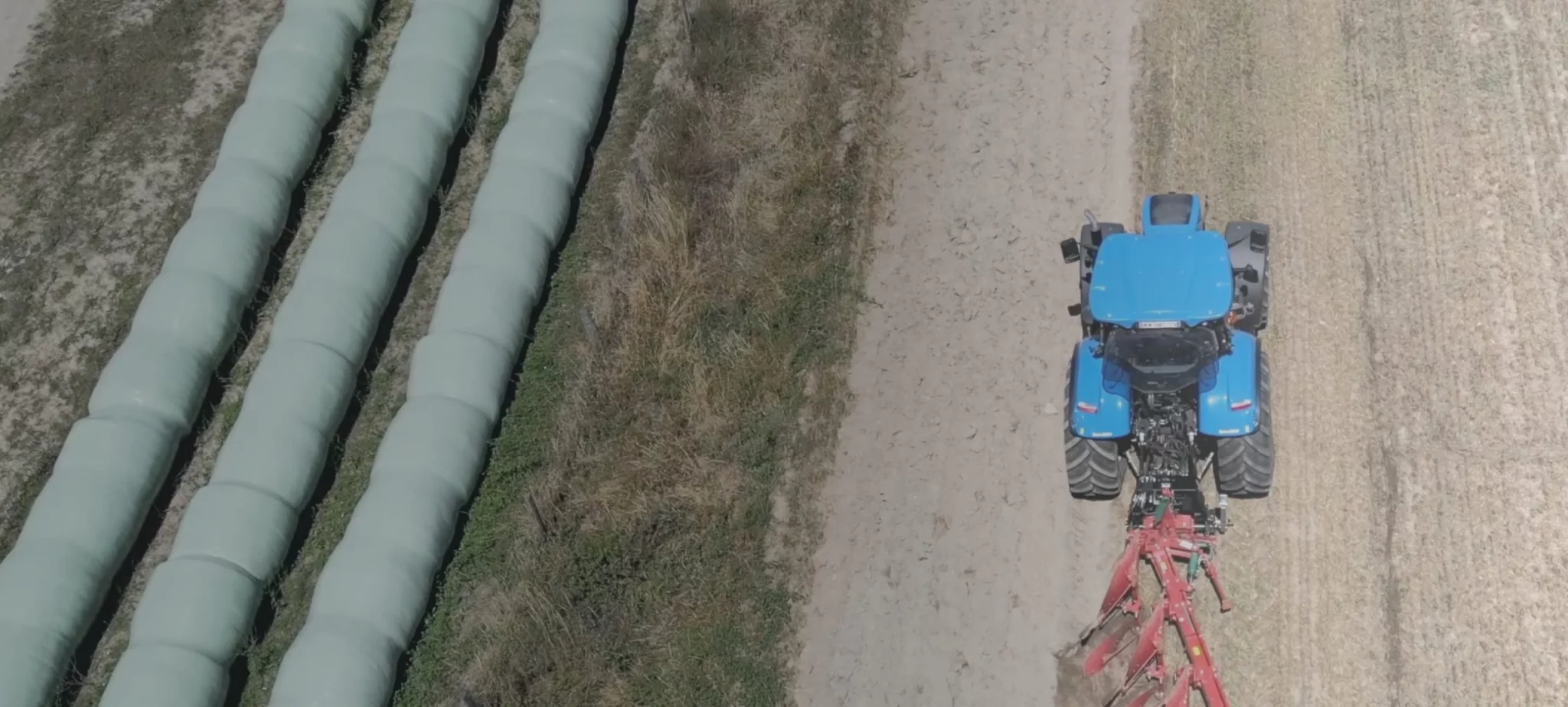

Tracto-lock est un système d’attelage universel semi-automatique pour tous les outils 3 points. Il permet d’atteler l’outil au tracteur mais également la prise de force (bientôt l’hydraulique, l’électricité et la connectique isobus) sans modifier ni l’outil ni le tracteur et ce sans descendre du tracteur.

Le principe


Châssis
Afin de pouvoir atteler tous types d’outils 3 points de dimensions différentes, il a fallu créer une interface. Une partie s’adapte aisément sur chaque outil sans aucune modification de ceux-ci. L’autre s’attèle derrière le tracteur comme n’importe quel outil traditionnel.
Le système est basé sur l’emboitement de cônes dans des logements adaptés situés respectivement sur le bas des châssis Tracto-Lock tracteur et Tracto-Lock outil.
Il suffit alors de reculer avec le tracteur se positionner au niveau de l’outil même de manière approximative, relever les bras de relevage afin d’emboiter les récepteurs de cônes du Tracto-Lock tracteur dans les cônes du Tracto-Lock outil, on crée ainsi une charnière, il ne reste plus qu’à basculer l’ensemble au moyen du vérin de 3e point, actionner le verrouillage, c’est fait.

Transmission
Le principe consiste à recréer l’arbre de transmission tant dans son fonctionnement, que dans ses mouvements.
Les mâchoires de cardans sont également parfaitement alignées afin d’éviter d’une part qu’elles cassent et d’autre part tout balourd lors de la rotation. Ce système de transmission permet d’atteler des outils nécessitant des arbres de transmission longs mais surtout des arbres de transmission courts.
Pour fonctionner, le système nécessite simplement une alimentation électrique 12v ou 24v ainsi qu’une sortie et un retour hydraulique.

Télécommande
L’ensemble est piloté depuis le poste de conduite du tracteur par le biais d’une télécommande filaire disposant simplement de 3 boutons et de retours lumineux et sonores.
Cette télécommande vous permet d’effectuer les opérations d’attelage correctement et prévient de toute mauvaise manipulation du système.

Développements
• Multicoupleur hydraulique, éléctrique et isobus.
• Outils semi-portés.
• Déclinaison du système pour les autres catégories de tracteurs.

Voir Vidéo
• Aucune modification ni de l’outil, ni du tracteur.

• S’adapte facilement sur tous les outils 3 points.

• Outils à transmission courte ou longue.
